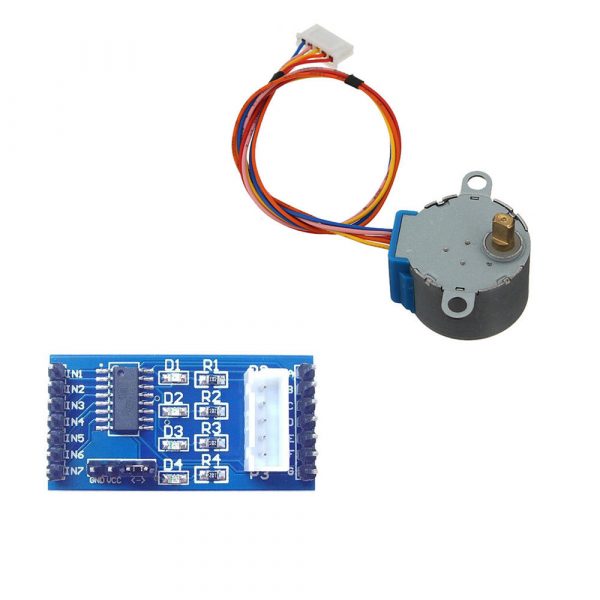

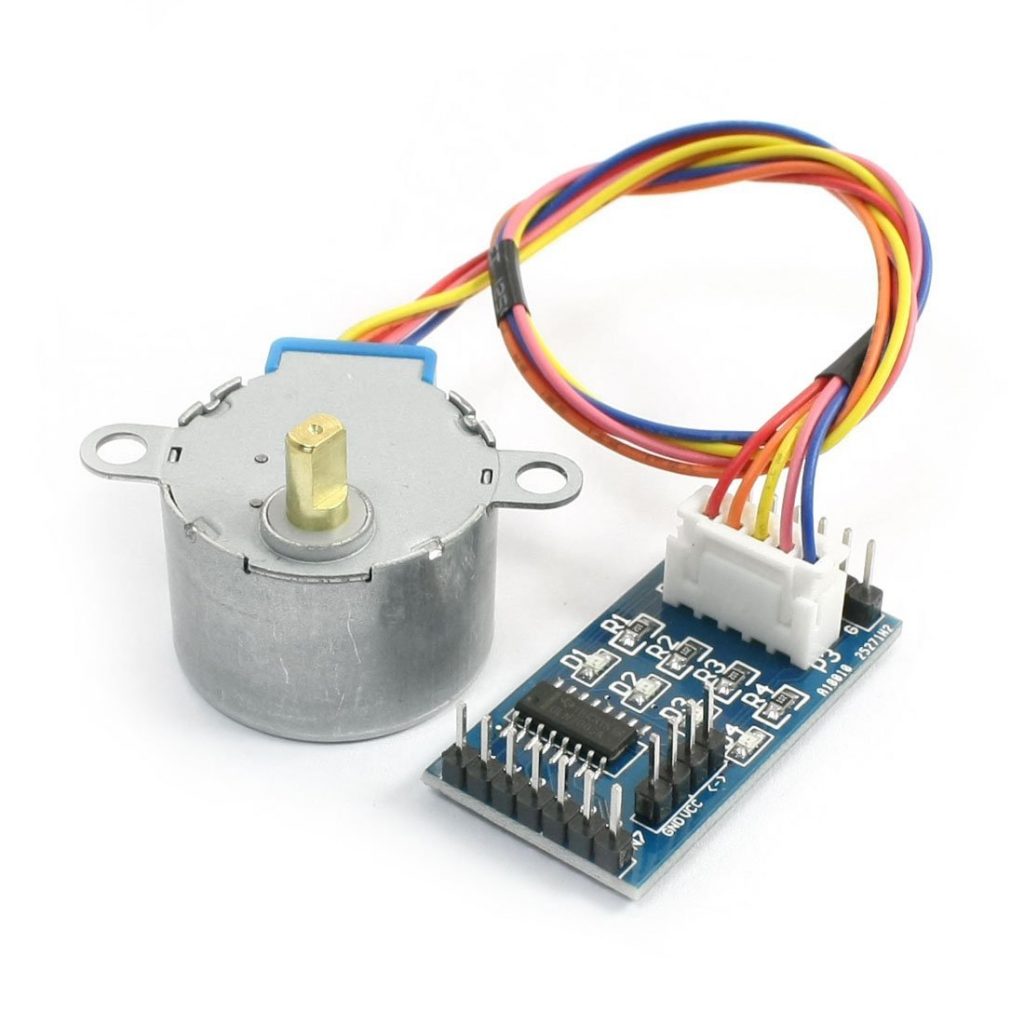

ULN2003 步進電機驅動板+ 5V 4相5線28BYJ-48 全新步進馬達套件組

描述

ULN2003 步進電機驅動板+ 5V 4相5線28BYJ-48 全新步進馬達

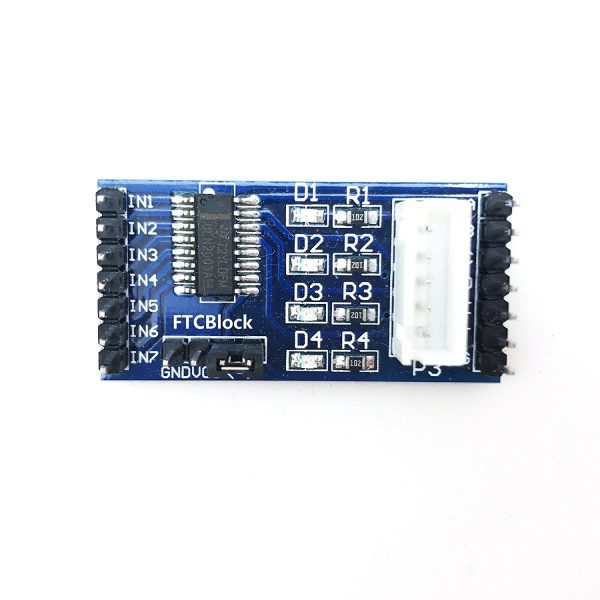

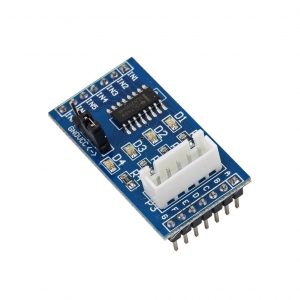

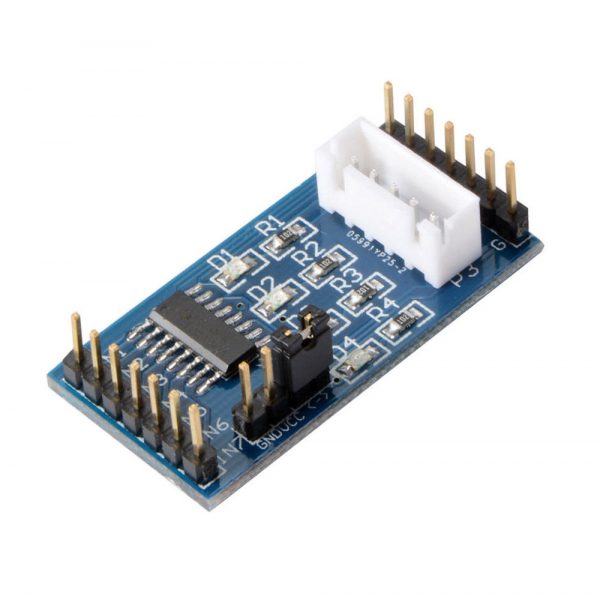

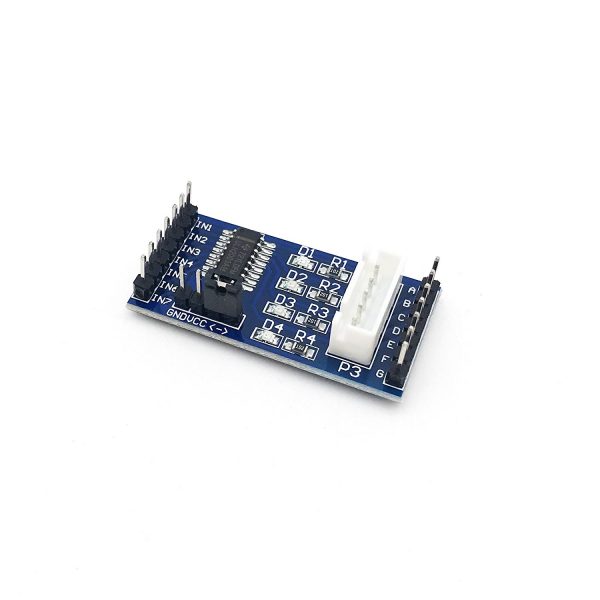

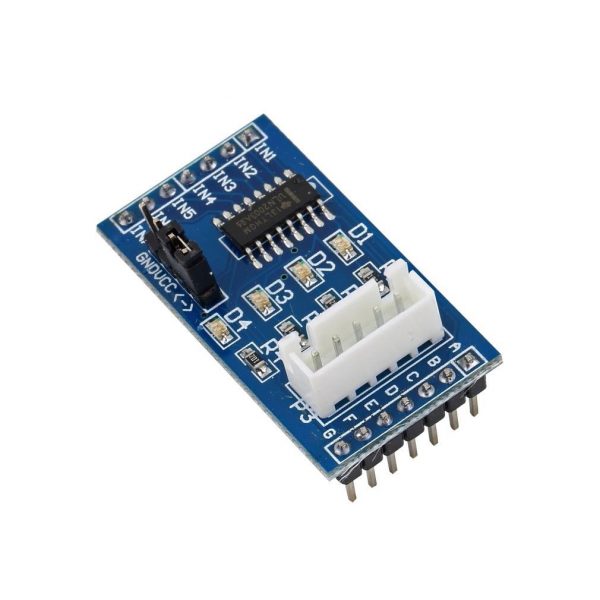

ULN2003 步進電機驅動板

使用 ULN2003 大功率達林頓晶片驅動步進電機，A、B、C、D 發光二極體指示四相步進電機工作時的狀態，配有步進電機的標準介面，使用時可直接拔插。

• 1、標準雙面板設計，做工精細，板子尺寸：38mmx30mm
• 2、使用ULN2003驅動芯片，500mA
• 3、步進電機接口4路高亮貼片綠色發光二極管指示工作狀態
• 4、直流電機接口1路高亮貼片綠色發光二極管指示工作狀態
• 5、電源指示燈（高亮紅色貼片發光二極管）
• 6、配有步進電機標準接口，使用時可直接插撥。
• 7、配有直流電機標準接口，使用時可直接插撥。
• 8、通過紅色短路帽選擇，支持不同工作電壓電機
• 9、 接上短路帽，選擇5V電源為步進電機/直流電機工作電壓
• 10、取下短路帽，步進電機/直流電機可以通過排針選擇外部電壓供電

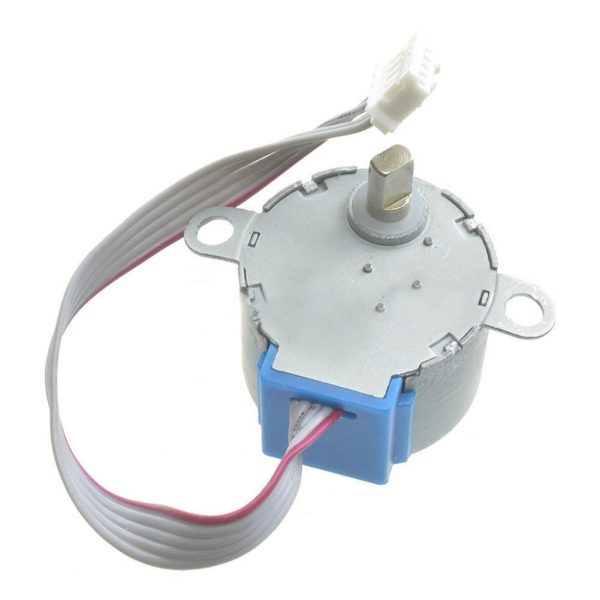

5V 4相5線28BYJ-48 全新步進馬達

• 步進馬達電壓：5V
• 步進角度：5.625 /64
• 減速齒輪减速比：1/64
• 步進馬達直徑：28mm
• 步進馬達軸徑: 5mm
