Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面 帶3.3/5V電位轉換
Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面 帶3.3/5V電位轉換
Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面 帶3.3/5V電位轉換
Arduino Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面：圖片 2
Arduino Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面：圖片 3
Arduino Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面：圖片 4
Arduino Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面：圖片 5
Arduino Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面：圖片 6

Arduino Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面

0 out of 5
( 目前沒有評價。 )

原始價格：NT$53。目前價格：NT$39。 (未稅)

狀態: 尚有庫存 貨號: IMD-002090 分類: 標籤: , , , , , , , ,

描述

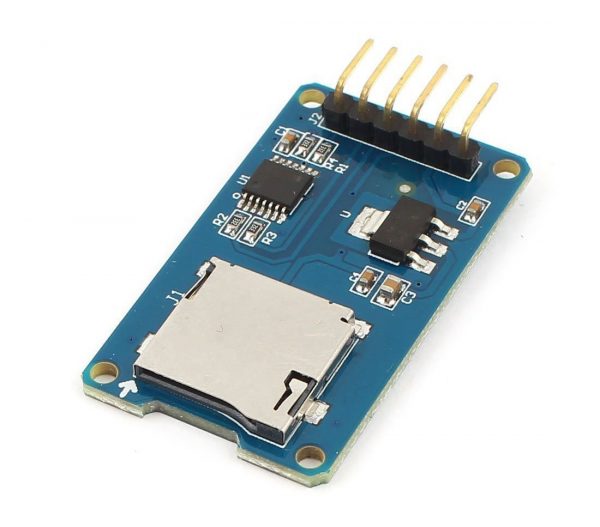

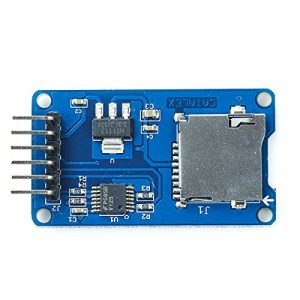

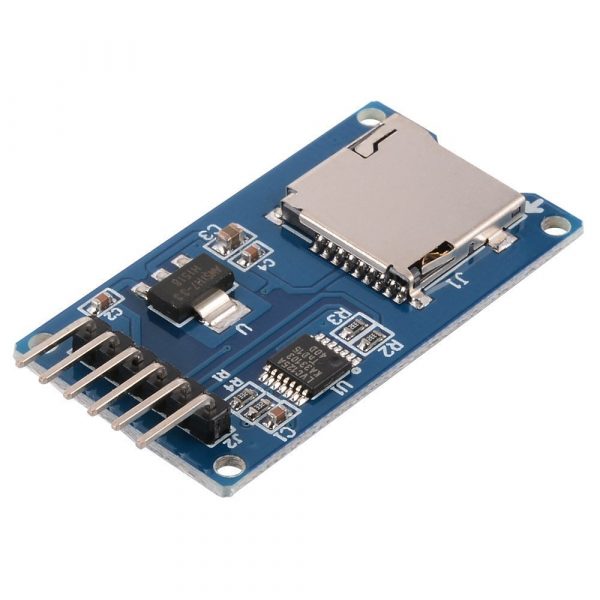

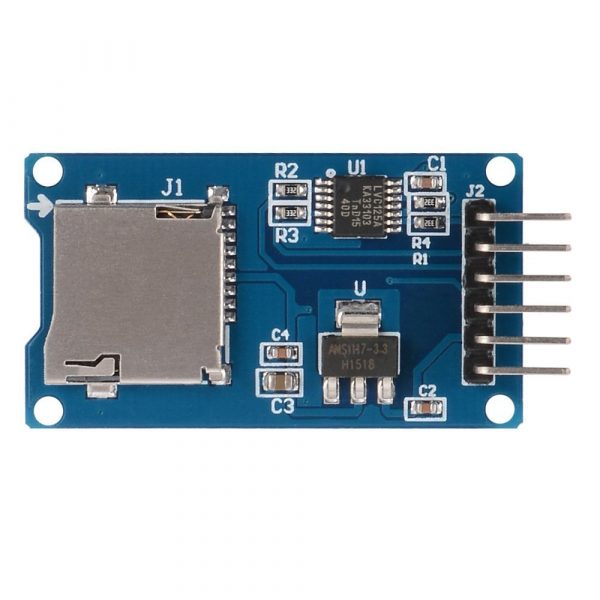

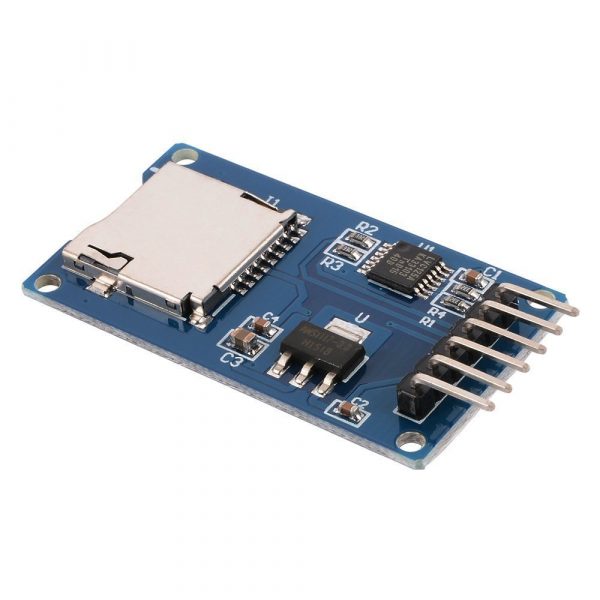

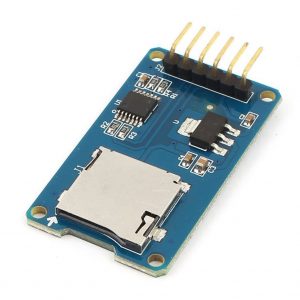

Arduino Micro SD 記憶卡讀寫模組 Micro SDHC 卡讀寫卡器 SPI介面

Arduino Micro SD 記憶卡讀寫模組 （MicroSD Card Adapter）是 (Micro SD / Micro SDHC )卡讀寫模塊，通過文件系統及SPI接口驅動程序，單片機系統即可完成MicroSD卡內的文件進行讀寫。Arduino用戶可直接使用Arduino IDE自帶的SD卡程序庫即可完成卡的初始化和讀寫

Micro SD 記憶卡讀寫模組 特點如下：

  • 1.支持Micro SD卡、Micro SDHC卡（高速卡）
  • 2.板載電平轉換電路，即接口電平可為5V或3.3V
  • 3.供電電源為4.5V~5.5V，板載3.3V穩壓電路
  • 4.通信接口為標準SPI接口
  • 5.4個M2螺絲定位孔，便於安裝

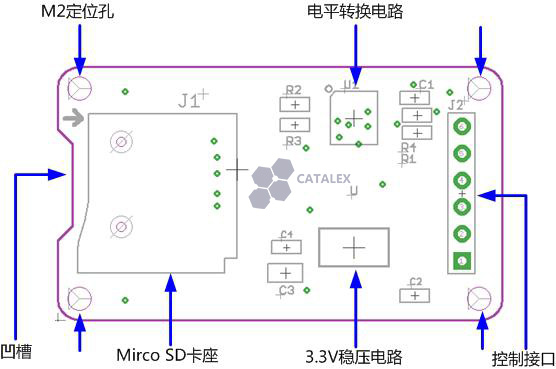

Arduino 專用 Micro SD卡讀寫模組

控制接口：共6個引腳（GND、VCC、MISO、MOSI、SCK、CS），GND為地，VCC為供電電源，MISO、MOSI、SCK為SPI總線，CS為片選信號腳；

3.3V 穩壓電路：LDO穩壓輸出的3.3V為電平轉換芯片、Micro SD卡供電；

電平轉換電路：往Micro SD卡方向的信號轉換成3.3V，MicroSD卡往控制接口方向的MISO信號也轉換成了3.3V，一般AVR單片機系統都能讀取該信號；

Micro SD 卡座：是自彈式卡座，方便卡的插拔。

定位孔：4個M2螺絲定位孔，孔徑為2.2mm，使模塊便於安裝定位，實現模塊間組合；

Arduino Micro SD 記憶卡讀寫模組

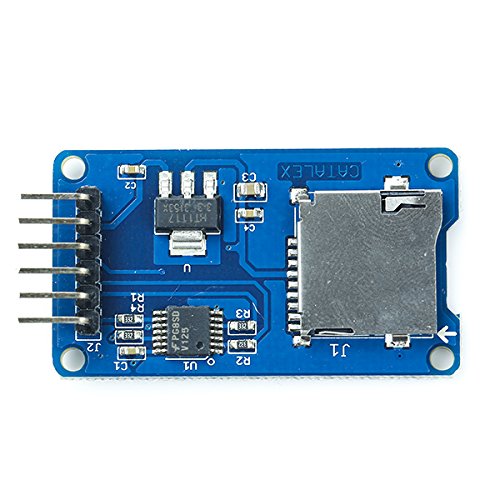

Arduino MicroSD SDHC Shield TF memory card Module 6 pin for SPI Arduino

Micro-SD SDHC Shield TF memory card Module 6 pin for SPI Arduino TE417
Control interface: A total of six pins (GND, VCC, miso, MOSI, SCK, CS), ground GND, VCC power supply, miso, MOSI, SCI bus SPI, CS the chip signal selection pin;
3.3V voltage regulator circuit: LDO controller output level 3.3V converter chip, Micro-SD card supply;
Conversion circuit level: Micro-SD card in the direction of the signal is converted into 3.3V, Micro-SD card interfaces to control the signal direction The miso also converted to 3.3V, the general AVR microcontroller system can read the signal;
Micro-SD card connector: a self-bomb platform, easy card insertion.
positioning holes: 4 M2 2.2 mm diameter hole positioning screws, the positioning of the module easy to install, to achieve combination of modules;

  • Supports Micro-SD cards, Micro-SDHC card (high-speed card), Micro-SD (2G), Mirco SDHC (32G).
  • Level conversion circuit which is level interface for 5V or 3.3V.
  • The power supply 4.5V ~ 5.5V, 3.3V voltage circuit controller.
  • an interface a standard SPI communication interface.
  • 4 m2 screw positioning holes for easy installation.
